串聯終端傳輸線上的電壓和電流波形
串聯終端的傳輸線 是連接CMOS器件的主要方法 ，在下面的討論中，所有提到的器件都是CMOS器件。CMOS器件實際上導致了ECL技術的滅亡，因為使用ECL，無論采取什么措施，生產線總是會消耗功率并導致大型機器出現嚴重的散熱問題。

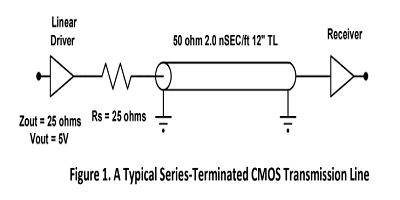

圖1是典型的5V CMOS驅動器，其50歐姆傳輸線連接到無源CMOS接收器。
圖1.典型的串聯終端CMOS傳輸線
無源接收器意味著它僅對輸入端呈現的電壓波形做出響應。為了便于說明，CMOS接收器看起來像很小的電容器，被認為是開路的。在這里，線長約12英寸（30厘米）。PCB中的能量每納秒傳播大約六英寸。因此，這條線大約兩納秒長。

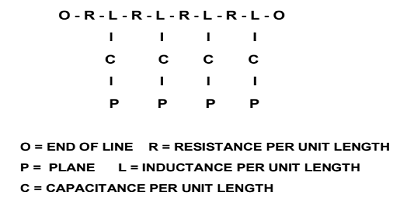

圖2中顯示了圖1中傳輸線的示意圖。
圖2.傳輸線的示意圖
可以看出， 沿著傳輸線的長度分布著電容，電阻和電感。如前幾篇文章所述，這些元件被稱為寄生元件，它們以每單位長度的電感與每單位長度的電容器之比來建立傳輸線的行為。此外，它們確定線路的阻抗，如公式1所示。
公式1.傳輸線的阻抗
注意：為串聯端接的傳輸線選擇驅動器時，驅動器的輸出阻抗必須等于或小于傳輸線的阻抗。
在公式1中，每單位長度的電感表示為Lo，每單位長度的電容表示為Co。（這兩個變量可以使用2D場求解器等工具確定給定的傳輸線類型）。
T0處的等效電路是電壓源，圖3是從邏輯0到邏輯1的轉換開始時的等效電路。
圖3.開關開始時T0處圖1電路的等效電路
分壓器由驅動器輸出阻抗和上部的串聯端接以及下部的傳輸線阻抗組成。正確選擇串聯終端后，Zout和Zst的組合將與Zo相同。在此示例中，兩者均為50歐姆。

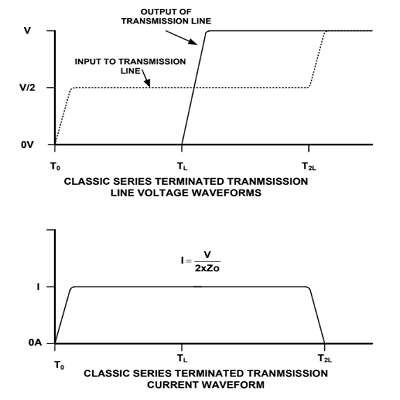

圖4顯示了當驅動器從邏輯0切換到邏輯1時圖1中的串聯端接傳輸線的電壓和電流波形。
圖4.電壓和電流波形，串聯端接的傳輸線從0切換到1
從傳輸線開始的電壓波形為V / 2，代表電源電壓的一半。因此，出站時，電容充電至V / 2。這由圖4下部所示的電流波形表示，并且可以由V對兩個串聯電阻的簡單計算來表示。
注意：歐姆定律描述了通過電阻的電流與通過電阻的電壓之間的關系?；旧希梢幎?，以安培為單位的電流等于以電阻為單位的電壓（以伏特為單位）除以以歐姆為單位的電阻。
當電流到達傳輸線的遠端（開路）時，電壓加倍。EM場從傳輸線的開路端反射回去，并且正在對電容進行充電，直至到達V為止。當EM場回到線路的起點時，電容已充滿電，并且電流變為零。如圖4的下部所示。
關于圖4所示的操作要記住的重要事項包括：
圖形底部的電流波形持續兩倍于傳輸線的電氣長度。
從電源子系統汲取的最大電流由傳輸線的Zo和電源電壓設置。
傳輸線輸入處的電流波形和電壓波形的乘積就是必須由電源子系統提供的電源。
波形的頻率內容不是由時鐘頻率設置的。
