TL431的電路設計
TL431是三端可控精密穩壓源。有插件TO-92和貼片SOT-23-3兩種常用的封裝，如圖1、圖2，它有三個腳，分別是R（參考極）、A（陽極）、K（陰極）組成。TL431的內部參考電壓是2.5V。在電路設計中經常用TL431來制作2.5V參考電壓。
在電路設計中TL431通常結合光耦進行反饋作用。如圖3，這時TL431的工作原理相當于一個內部基準為2.5V的電壓誤差放大器，所以在其R腳與K腳之間，要接補償網絡（R1，C1），防止TL431出現振蕩， R極相當于電壓誤差放大器的正相輸入端，K極則為電壓誤差放大器的輸出端。

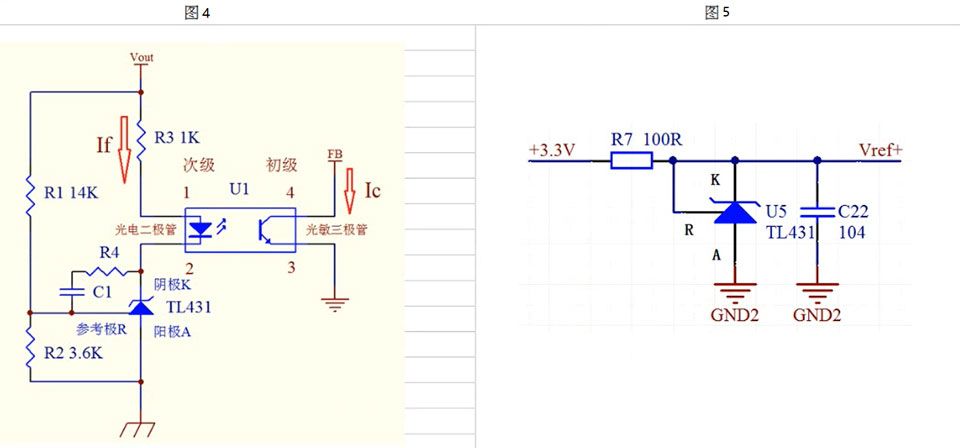

在開關電源電路設計中，TL431是用來做輸出電壓控制的。輸出電壓范圍是2.5-36V，要輸出多少伏電壓，通過調節R1、R2進行設置。輸出電壓Vout=2.5*(1+R1/R2)V（R1:上偏電阻，R2:下偏電阻） 參考圖4。
例如：圖4，輸出12V 1A ，R1=14K R2=3.6K Vout=2.5*（1+14/3.6）=12.2V。
例如：圖5，電路中也經常吧R、K極短接，用來輸出一個準確的2.5V參考電壓，Vref+=2.5V。
作者:Winston 轉載請說明
