        電路板抄板步驟?

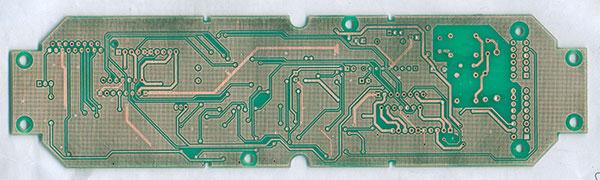

        電路板抄板簡稱抄板,是對現有的電路板進行克隆而進行的反向技術研究。電路板抄板步驟如下:

        第一步:準備工作

        找一塊好的電路板看是否有高位置的元件,如元件位置號、元件包裝、溫度值等詳細記錄。在卸下組件之前,請將其作為備份進行掃描。拆卸較高部件后,其余部件為SMD和一些較小部件。

        第二步:拆卸元件及制作BOM表

        用小風槍加熱要拆下的元件,用鑷子夾讓管風將元件吹走。電阻、電容、IC,按照順一一拆除,在拆卸前準備一張記錄號位、封裝、型號、數值等記錄項目的表格,在元件記錄列上貼上雙面膠,將元器件逐一貼在表格上,拆卸完所有的器件之后,逐一測量其值,然后存檔記錄。

        第三步:表面余錫清除

        借用助焊劑,根據PCB的層數將電烙鐵溫度適當調整好,將拆掉元器件的PCB用吸錫器將剩余錫吸除掉,將去掉錫的板子用洗板水或天那水洗凈后烘干即可。

        第四步:抄板軟件中的實時操作

        掃描表層圖像后將其分別定為Top層和Bottom層,把它們轉換成各種抄板軟件可以識別的底圖,把元件封裝做好(絲印小,焊盤孔徑、以及定位孔等),元器件做好后將其放到相應的位置,調整絲印字符的大小位置與原板一致。用砂紙把PCB表面的絲印、油墨和字符打磨掉,使其露出明亮的銅(打磨焊盤有一個很重要的訣竅--打磨方向一定要和掃描儀掃描的方向垂直),有了清晰完整的PCB底圖是抄好PCB板的重要前提。

        第五步:檢查

        運用圖像處理軟件,結合PCB繪圖軟件以及電路物理連接關系對電路圖做檢查。
