常規電路板開發流程？

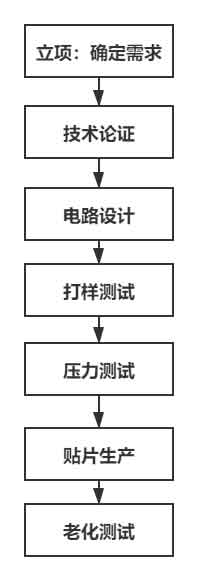

隨著物聯網及智能家居的興起，電路板開發的需求日益強盛，我司特提供專業的電路板開發外包業務，完整的電路板開發有以下七個步驟：
一、立項
甲方出具電路板開發的需求說明，或由甲方口述我司幫忙整理甲方的需求。確定以下幾個方面：
1、電路板或電子產品工作的場景及外部環境
2、電路板或電子產品的大小及功能
3、電路板或電子產品的供電方式
4、電路板或電子產品的輸入輸出信號
二、技術論證
論證項目采用什么樣的技術、所需工作量、完成工期，并向甲方出具項目方案書
三、電路設計
由硬件工程師進行PCB設計，繪制pcb原理圖，繪制PCB電路圖，并留出足夠的測試點及跳轉接口，方便下面的電路板打樣測試
四、打樣測試
在實驗室，由測試工程師根據原理圖來進行各項性能測試，驗證是否實現客戶所需的功能，如有問題則繼續上一步，直至電路板完全實現客戶所需功能
五、壓力測試
將完全實現功能的電路板在老化箱內進行老化壓力測試，保證產品的壽命和性能適應嚴酷的環境
六、生產
提取電路板生產文件及BOM，元器件采購，向生產線下單生產，先進行小批量試生產，后大批量生產
七、老化測試
將需要交給客戶的產品進行老化測試，確保出廠的產品都是可以工作
